如何正确的选择重载连接器?

click:    Date:2019.01.12

在选择重载连接器的时候有很多的参数可供选择,可供的选择有很多,下面小编就为大家总结一下。随着连接器应用越来越广泛,怎样选择连接器已经成为一个很重要的问题,如果连接器选择不慎,有可能导致线路短路,烧坏机器;特别是汽车行业,连接器选择更为谨慎,因为这毕竟是关系到生命安全,所以笔者特意为您推荐以下连接器的选择方法,希望可以帮助您在生产中减少不必要的损失!

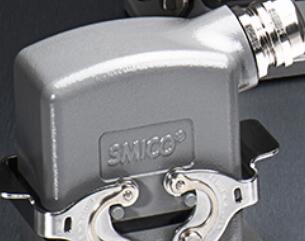

重载连接器
  连接器一般由插头和插座组成,其中插头也称自由端连接器,插座也称固定连接器。通过插头、插座和插合和分离来实现电的连接和断开,因此就产生了插头和插座的各种连接方式。对圆形连接器来说,主要有螺纹式连接,卡口式连接和弹子式连接三种方式。其中螺纹式连接最常见,它具有加工工艺简单、制造成本低、适用范围广等优点,但连接速度较慢不适宜于需频繁插拔和快速接连的场合。卡口式连接由于其三条卡口槽的导程较长,因此连接的速度较快,但它制造较复杂,成本也就较高。弹子式连接是三种连接方式中连接速度最快的一种,它不需进行旋转运动,只需进行直线运动就能实现连接、分离和锁紧的功能。由于它属于直推拉式连接方式,所以仅适用于总分离力不大的连接器。一般在小型连接器中较常见。
  安装方式和外形连接器的安装有前安装和后安装,安装固定方式有铆钉、螺钉、卡圈或连接器本身卡销快速锁定等。也有一种插头和插座是均是自由端连接器,即所谓中继连接器。
  连接器的外形千变万化,用户主要是从直形、弯形、电线或电缆的外径及与外壳的固定要求、体积、重量、是否需连接金属软管等方面加以选择,对在面板上使用的连接器还要从美观、造型、颜色等方面加以选择。
  环境参数主要有环境温度、湿度、温度急变、大气压力和腐蚀环境等。连接器在使用和保管、运输过程中所处的环境对其性能有显著的影响,所以必须根据实际的环境条件选用相应的连接器。
  环境温度连接器的金属材料和绝缘材料决定着连接器的工作环境温度。高温会破坏缘材料,引起绝缘电阻和耐压性能降低;对金属而言高温可使接触对失去弹性,加速氧化和发生镀层变质。通常的环境温度为-55~100℃特殊场合下可能要求更高。
  湿度急变试验是模拟使用连接器设备在寒冷的环境转入温暖环境的实际使用情况,或者模拟空间飞行器、探测器环境温度急剧变化的情况。温度急变可能使绝缘材料裂纹或起层。
  大气压力在空气稀薄的高空,塑料放出气体污染接触对,并使电晕产生的趋势增加,耐压性能下降,使电路产生短路故障。在高空达到某一定值时,塑料性能变差。因此在高空使用非密封连接器时,必须降额使用。
  腐蚀环境根据连接器的不同使用腐蚀环境,选用相应金属、塑料、镀层结构的连接器,像在盐雾环境下使用的连接器,如果没有防腐的金属表面,会使性能迅速恶化。在含有相当浓度的SO2环境中,不宜使用镀银接触对的连接器。在潮热地区,霉菌也是重要问题。
  端接方式是指连接器的接触对与电线或电缆的连接方式。合理选择端接方式和正确使用端接技术,也是使用和选择连接器的一个重要方面。
  焊接最常见的是锡焊。锡焊连接最重要的是焊锡料与被焊接表面之间应形成金属的连续性。因此对连接器来说,重要的是可焊性。连接器焊接端最常见的镀层是锡合金、银和金。簧片式接触对常见的焊接端有焊片式、冲眼焊片式和缺口焊片式:针孔式接触对常见焊接端有钻孔圆弧缺口式。
  压接是为使金属在规定的限度内压缩和位移并将导线连接到接触对上的一种技术。好的压接连接能产生金属互熔流动,使导线和接触对材料对称变形。这种连接类似于冷焊连接,能得到较好的机械强度和电连续性,它能承受更恶劣的环境条件。目前普遍认为采用正确的压接连接比锡焊好,特别是在大电流场合必须使用压接。压接时须采用专用压接钳或自动、半自动压接机。应根据导线截面,正确选用接触对的导线筒。要注意的是压接连接是永久性连接,只能使用一次。
  绕接是将导线直接缠绕在带棱角的接触件绕接柱上。绕接时,导线在张力受到控制的情况下进行缠绕,压入并固定在接触件绕接柱的棱角处,以形成气密性接触。绕接导线有几个要求:导线直径的标称值应在0.25mm~1.0mm范围内;导线直径不大于0.5mm时,导体材料的延伸率不小于15%;导线直径大于0.5mm时,导体材料的延伸率不小于20%。绕接的工具包括绕枪和固定式绕接机。
  螺钉连接是采用螺钉式接线端子的连接方式,要注意允许连接导线的最大和最小截面和不同规格螺钉允许的最大拧紧力矩。
上述就是关于重载连接器正确的选择介绍了,大家都学会了吗?
